Macchinario Co., srl dell'industria pesante di Shanghai Banghuai.
| Luogo di origine: | Shanghai |
|---|---|
| Marca: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Certificazione: | ISO9001 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Price negotiable |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 |
| Numero di modello: | PE900×1200 | Dimensione di input: | 0-850mm |
|---|---|---|---|
| Capacità di produzione: | 220-500T/h | Materiali applicabili: | Minerale metallifero di varia durezza |
| Campi di applicazioni: | Pianta del cemento, grande linea di produzione aggregata schiacciare | Potere del motore (chilowatt): | 132 |
| Peso (t): | 48 | Dimensione globale: | 3500×2850×3290 |
| Evidenziare: | frantoio a mascella del PE 500T/h,Frantoio a mascella PEV900×1200,Frantoio per pietre della mandibola del PE |
||
Descrizione di prodotto
Frantoio della miniera del frantoio per pietre del frantoio del cono del frantoio a mascella PEV900×1200
Il frantoio pricipalmente è composto di contropiastra della testa della mandibola, di piatto commovente della mandibola, di piatto fisso della mandibola, di contropiastra del lato, di telaio, di base ospite (benissimo rotta senza cinghia), di piatto del gomito, di molla, di cuscinetto del piatto del gomito, di meccanismo di adeguamento del porto di scarico, di asse eccentrica, di cuscinetto, di puleggia di cinghia (volano), di sistema avviarsi, di dispositivo di bloccaggio e di sistema di lubrificazione.
La struttura è saldata con il piatto d'acciaio. Il piatto fisso della mandibola è composto di piatti fissi superiori e più bassi della mandibola e di piatti fissi medi della mandibola (più di 75 rotti), che sono riparati sulla parete anteriore del telaio tramite la mandibola fissa che preme il ferro ed i bulloni fissi; Il piatto mobile della mandibola è riparato sulla testa della mandibola dalla mandibola mobile che preme il ferro.
Oltre all'appoggio della testa della mandibola ed a farla per funzionare secondo una determinata pista del movimento, la fodera svolge un ruolo protettivo quando la cavità schiacciante entra nei corpi estranei che non possono essere rotti e negli aumenti del carico acutamente; Quella è di tagliare il carico e di proteggere altre parti da danno con la frattura di auto.
Il dispositivo di regolazione adotta il tipo di adeguamento del cuneo ed il cuneo può muoversi a destra e a sinistra nello scivolo della parete posteriore del telaio; Giri il dado girante del dispositivo di regolazione per guidare il cuneo per muoversi a destra e a sinistra, in modo da regolare la dimensione del porto di scarico.
La barretta, la molla ed il dispositivo di bloccaggio di tirata della molla svolgono un ruolo chiudente per stringere la mandibola commovente e per impedire il piatto del gomito cad, in modo da per fare il frantoio funzionare normalmente. Quando il frantoio funziona, la pressione della molla non dovrebbe essere troppo grande, finchè il suono di impatto fra il piatto del gomito ed il piatto del gomito che regolano il sedile può eliminarsi.
| Modello | Dimensione dell'entrata dell'alimentazione (millimetri) | Dimensione massima dell'entrata (millimetri) | Capacità (t/h) | Energia elettrica (chilowatt) | Dimensione globale LxWxH (millimetri) | Peso (t) |
| PE150× 250 | 150× 250 | 125 | 1-5 | 5,5 | 875× 758× 850 | 0,81 |
| PE250× 400 | 250× 400 | 210 | 5-20 | 15 | 1450× 1315× 1296 | 2,8 |
| PE400× 600 | 400× 600 | 340 | 25-65 | 30 | 1565× 1732× 1586 | 6,5 |
| PE500× 750 | 500× 750 | 425 | 45-80 | 55 | 1892× 2054× 1853 | 10,1 |
| PE600× 900 | 600× 900 | 500 | 70-150 | 55-75 | 2520× 1840× 2303 | 15,5 |
| PE750× 1060 | 750× 1060 | 630 | 130-260 | 110 | 2620× 2302× 3110 | 28 |
| PE900× 1200 | 900× 1200 | 750 | 220-500 | 110-132 | 3789× 2826× 3025 | 50 |
| PE1000× 1200 | 1000× 1200 | 850 | 250-700 | 132 | 3889× 2826× 3025 | 57 |
| PE1200x1500 | 1200× 1500 | 1020 | 400-1000 | 160-220 | 4200× 3750× 3820 | 100,9 |
| PEX150x750 | 150x750 | 125 | 5-16 | 15 | 1200x1500x1200 | 3,8 |
| PEX250x750 | 250x750 | 210 | 15-30 | 30 | 1667x1545x1250 | 5,6 |
| PEX250x1000 | 250x1000 | 210 | 20-50 | 30 | 1530x1992x1380 | 7 |
| PEX250x1200 | 250x1200 | 210 | 25-60 | 37 | 1900x2190x1430 | 8 |
| PEX300x1300 | 300x1300 | 250 | 30-105 | 55-75 | 2720x1950x1600 | 11 |
| PEW250x1000 | 250x1000 | 220 | 15-50 | 37 | 1400x1850x1310 | 6,8 |
| PEW250x1200 | 250x1200 | 220 | 20-60 | 37 | 1400x20500x1310 | 7,8 |
| PEW400x600 | 400x600 | 350 | 15-70 | 37 | 1920x1460x1840 | 8 |
| PEW760 | 760x1100 | 620 | 150-350 | 110 | 2600x2500x2200 | 27 |
| PEW860 | 860x1100 | 720 | 200-500 | 132 | 3300x2320x3120 | 32 |
1, Componenti, fabbricazione eccellente
La mandibola mobile è fatta di buoni materiali ed è durevole. L'assemblea mobile della mandibola è composta di colate d'acciaio di alta qualità ed è determinata da due grandi volani fondere d'acciaio. Inoltre, l'asse eccentrica pesante inoltre è elaborata forgiando, che rende l'operazione di questa serie di frantoi a mascella più affidabile.
2, Coordinazione ed ad alta resistenza affidabili
Il sedile sopportante adotta la struttura di acciaio fuso integrale, che può assicurare la misura completa con la struttura schiacciante e notevolmente migliorare la forza radiale del sedile sopportante, mentre il sedile sopportante spaccato non presenta questo vantaggio. Facendo uso della tecnologia di analisi agli'elementi finiti, il frantoio ha più ad alta resistenza.
3, operazioni semplici, sicure e veloci
La cavità schiacciante adotta una struttura simmetrica di forma «di V», che fa la larghezza reale del porto dell'alimentazione coerente con la larghezza nominale del porto dell'alimentazione. L'adeguamento del porto di scarico è più veloce e più conveniente. I frantoi a mascella europei di serie sono forniti di dispositivo di regolazione del porto di scarico del cuneo, che è più semplice, più sicuro e più veloce di vecchio adeguamento della guarnizione.
4, Tempo di impiego ed ad alto rendimento lunghi
Il cuscinetto selezionato ha la più grande specificazione e più alta portata. Tutti i frantoi a mascella europei sono forniti di più grandi e supporti dell'albero eccentrici più durevoli che altri frantoi della stessa specificazione.
La loro più alta portata ed efficace tenuta a labirinto notevolmente prolungare il tempo di impiego dei cuscinetti. Inoltre, il frantoio a mascella inoltre adotta la contropiastra dentata, che aumenta la lunghezza utile del piatto della mandibola e rende l'uscita più alta.

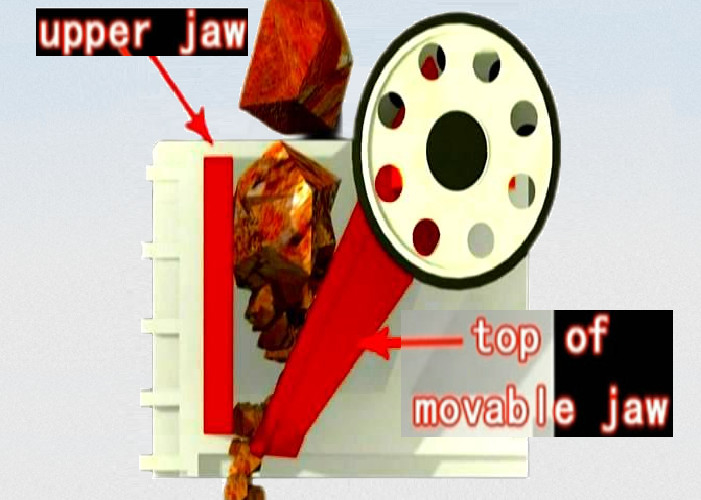

Quando gli impianti del frantoio a mascella, il motore guida la puleggia per guidare l'asse eccentrica per girare, di modo che la mandibola commovente periodicamente si avvicina e lascia alla mandibola statica, con conseguente schiacciare multiplo dei materiali che forniscono la camera schiacciante, quale l'estrusione, sfregando e frantumando, di modo che i materiali da essere cambiamento schiacciato dalla grande dimensione delle particelle alla dimensione delle piccole particelle e la caduta fino alla dimensione delle particelle soddisfa gradualmente le richieste ed è scaricato dal frantoio.
