macchina centrifuga del minerale di ferro dell'alimentazione del concentratore 30mm dell'oro 1.5kw

1, Descrizioni di prodotto

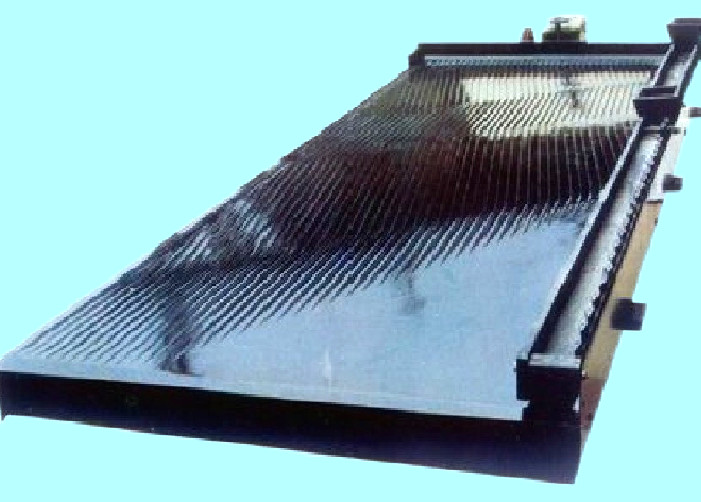

un agitatore di 6 s (anche conosciuto come l'agitatore 6S, l'agitatore di arricchimento e l'agitatore di FRP) appartiene all'attrezzatura di arricchimento di gravità, sviluppata dallo scivolo piano e più successivamente ha formato il suo proprio sistema caratterizzato dal suo moto alternativo asimmetrico. L'agitatore di 6 s è composto di tre parti: superficie, struttura e meccanismo di trasmissione del letto. La superficie del letto è trapezoidale o rombica, con un'inclinazione trasversale di 1 ° ~ ° 5. La depressione di alimentazione del minerale metallifero e la depressione di alimentazione dell'acqua sono configurate sopra il bordo propenso. Le strisce del letto sono sistemate longitudinalmente sulla superficie del letto e sulle loro diminuzioni di altezza dalla conclusione movente al lato opposto. L'intera superficie del letto è sostenuta da una struttura e un dispositivo di trasmissione è installato a un'estremità della superficie del letto. Gli ultimi possono fare il movimento della superficie del letto in avanti ed avere le caratteristiche di moto di ritorno rapido quando si avvicina all'estremità, che è chiamata moto differenziale.

l'agitatore 6-s è un'attrezzatura comune di arricchimento per la separazione dei minerali metalliferi a grana fine. Nell'elaborare i minerali metalliferi, l'efficace gamma di dimensione delle particelle di arricchimento è 3 ~ 0.019mm e la dimensione delle particelle di limite superiore possono raggiungere 10mm. Il vantaggio eccezionale di un agitatore di 6 s è alta accuratezza di separazione. Dopo l'una separazione, il concentrato di prima scelta o le parti incastrata di un mattone in aggetto residue può essere ottenuta ed i prodotti multipli possono essere collegati allo stesso tempo. L'agitatore piano di 6 s è cura facile da prendere di e regola. Lo svantaggio principale è che l'attrezzatura riguarda un'ampia area e la capacità d'elaborazione per area della pianta dell'unità è bassa.

2, Parametri tecnici

3, Principio di funzionamento

L'applicazione della tavola vibrante ha una storia di quasi 100 anni. La tavola vibrante originale è stata fatta per la preparazione di carbone nel 1890 usando il moto alternativo asimmetrico della superficie del letto causato da impatto. L'agitatore di 6 s per arricchimento (agitatore di arricchimento) è stato fatto da A. Wilfley dal 1896 al 1898 ed adotta il meccanismo eccentrico del gomito. Nel 1918, il plantio ha fatto un altro meccanismo di trasmissione con la leva della camma. Queste due 6 strutture cape dell'agitatore di s sono ancora in uso dopo miglioramento. Dopo la seconda guerra mondiale, la Germania ha fatto un agitatore veloce di 6 s con azionamento eccentrico. Il tipo 6 agitatore della molla di inerzia di s è stato sviluppato con successo nel 1964 ed è stato diffuso e si applicato nella produzione.

4. Struttura principale piegante

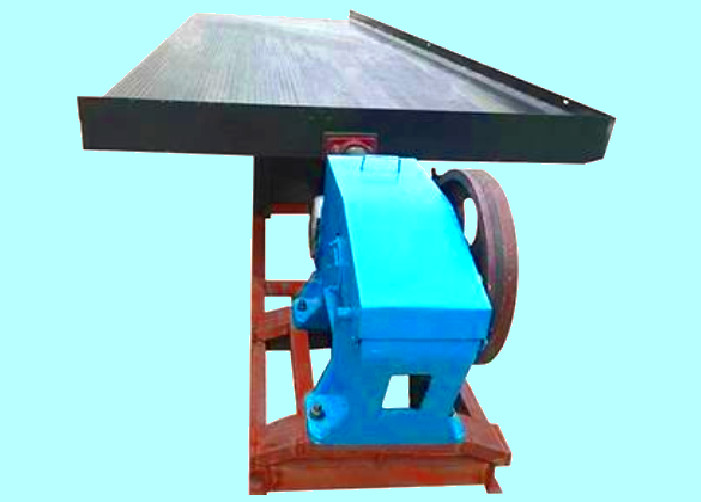

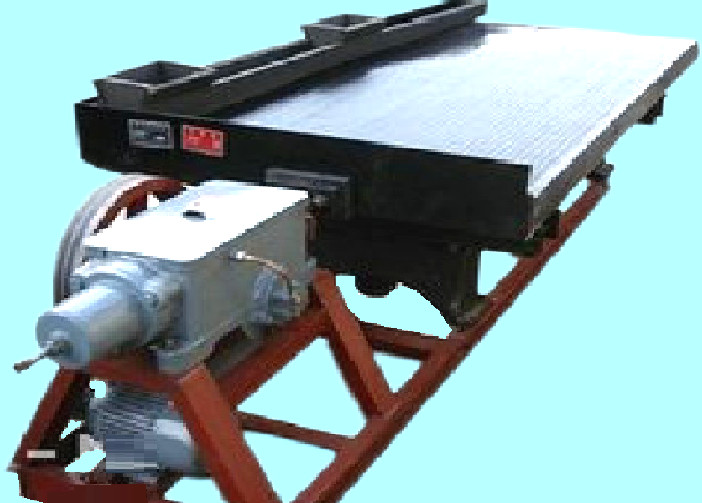

L'agitatore pricipalmente è composto di otto parti: testata del letto, motore, regolatore del pendio, superficie del letto, depressione del minerale metallifero, serbatoio di acqua, striscia ricevuta e sistema di lubrificazione. Il moto alternativo è realizzato dal meccanismo di trasmissione storto della biella. Il motore guida la grande puleggia per guidare l'albero a gomito per girare attraverso la trasmissione a cinghia e l'attuatore alza ed abbassa. Quando l'attuatore si abbassa, il piatto del gomito spinge l'albero posteriore e la barretta ricambiante per muoversi indietro. La molla è compressa e la superficie del letto è collegata con la barretta ricambiante attraverso il sedile del legame. Di conseguenza, attualmente, la superficie del letto inoltre si muove indietro. Quando l'attuatore si muove verso l'alto, è spinto dalla tensione di estensione della molla, poi la superficie del letto si muove in avanti.
